Электрогидравлический трубогибочный станок предназначен для гибки труб и стального проката в холодном состоянии на угол от 0° до 90° градусов. Станок используется на различных видах производства при изготовлении сантехнических, строительных, мебельных и других видов заготовок. Гибка труб осуществляется с минимальными изменениями геометрии профиля без образования гофр и заломов. Станок обладает высокой мобильностью по причине модульной конструкции, что позволяет использовать его непосредственно в месте производства монтажных работ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
| № | Наименование | Параметры |
|---|---|---|
| 1. | Диаметры изгибаемых труб условный проход трубы, dy/дюймы |
15(1/2″); 20(3/4″); 25(1″); 32(1 1/4″); 40(1 1/2″); 50(2″); 65(2 1/2″); 80(3″) 100(4″) |
| 2. | Диаметр гиба для всех видов труб | 4D |
| 3. | Наибольший угол изгиба трубы, градусы | 90 |
| 4. | Максимальный ход штока, не более, мм | 370 |
| 5. | Максимально допустимое усилие, т | 21 |
| 6. | Количество сменных колодок в комплекте, шт | 9 |
| 7. | Параметры двигателя масляного электронасоса, Вт, В/Гц | 750 220/50 |
| 8. | Рабочая жидкость | масло минеральное |
| 9. | Габаритные размеры, мм | 1080х440х320 |
| 10. | Масса (в сборе), кг | 205,0 |
Электрогидравлический мощный трубогиб широко применяется в сфере строительных и ремонтных работ. Прокладка газо- и водопроводов, изготовление различных ограждений и отбойников, каркасных конструкций. Электрогидравлическая модель отличается от ручных гидравлических трубогибов – более высокой производительностью и отсутствием применения физической силы работника.
Гибка производится в одной плоскости, макс. угол гибки 90°. При использовании трубогиба риск сплющивания или излома минимален, кроме того, уменьшается потребность в стыковочных элементах – отводах и фитингах, поэтому прокладка трубопровода становится более экономичной.
Совмещает в себе лучшие характеристики двух типов:
- Модель усилена гидравлическим приводом, что позволяет монтажнику прикладывать меньше усилий при гибки стальных труб, и затрачивать на гибку гораздо меньше времени.
- Процесс гибки (движение штока гидроцилиндра) происходит за счёт электродвигателя.
Модель электрогидравлического трубогиба продавливает заготовки при помощи направляющей- штока и электродвигателя с набором сменных рабочих оправ. Помимо пяти рабочих колодок станок имеет еще две горизонтальные опоры, устанавливаемые в отверстия для регулировки радиуса гиба.
Комплектация:
- Гидравлический привод
- Гидравлическая станция
- Стальная закрытая рама
- Гибочные сегменты 1⁄2″; 3⁄4″; 1″ , 1 1/4″, 1 1/2″, 2″, 2 1/2″, 3″, 4″
- Гибочные упоры
- Тренога-подставка
- Деревянный ящик
- Инструкция
Состав станка:
- опора 3 шт.
- ось упора 2 шт.
- упор 2 шт.
- шаблон 1 шт.
- нижняя траверса 1 шт.
- верхняя траверса 1 шт.
- корпус трубогиба 1 шт.
- масляный электронасос 1 шт.
- выключатель электродвигателя 1 шт.
- выпускной клапан электронасоса 1 шт.
- соединительный шланг 1 шт.
- штуцер быстрорасъемного разьема 1 шт.
- заливная горловина с пробкой масляного резервуара 1 шт.
- смотровое окно 1 шт.

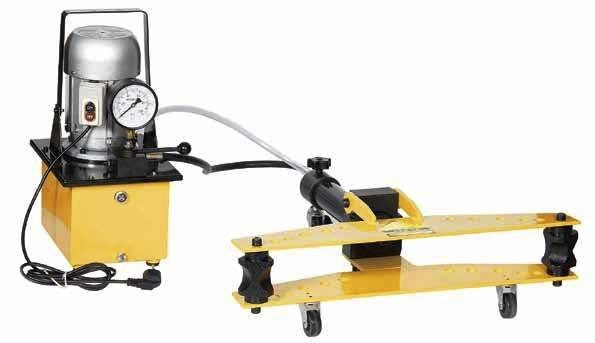

Трубогиб состоит из корпуса с рабочим цилиндром, верхней траверсы, нижней траверсы, упоров, 3-х опор, прилагаемых шаблонов и масляного электронасоса
Используя представленный электрогидравлический трубогиб, вы сможете не только осуществить установку коммуникаций, но и параллельно с этим:
- Сократить расходы на сварку и резьбовое соединение.
- Уменьшить временные затраты на монтаж системы.
- Избавиться от необходимости нагрева трубы.
- Повысить надежность системы благодаря сокращению количества соединений.
